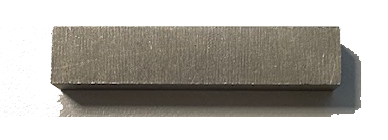

普通の磁石は両端がそれぞれN極とS極であるのに対して、準単極磁石は両端ともにN極だけ、若くはS極だけの磁石です。

この磁石は両端がN極の場合は中央は弱いS極となり、両端がS極の場合は中央が弱いN極となります。

準単極磁石の製造

準単極磁石の製造は特殊は着磁コイルを用います。当社ではコイルの巻き方や線の太さ、巻き数を工夫しながらどのように強い磁石を作ることができるかについて研究をしています。 また、着磁装置も自社開発をしています。

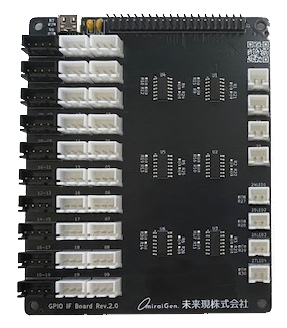

本製品はRaspberry Pi用に開発したGPIOインターフェースボードです。

Raspberry PiのGPIO端子を使用して入出力するためのボードです。

仕様

GPIO 01-19 はセンサー等からの状態を入力します。GPIOのON/OFF制御はアナログスイッチの4066で制御しています。アナログスイッチをONにするとGPIOがONになります。4066にはUSB Type-Cから5V電源が供給されます。

GPIO 01-19 は単独で（VDD, GND, INPUT)の３端子を使ってINPUTをVDDレベルにするかGNDにするかによって制御することができます。また、00-01、02−03・・・の組み合わせて２つずつのINPUTを１つのコネクターで制御することが可能です。 （VDD, GND, GPIO 01, GPIO 02）・・・の組み合わせで２組ずつ入力端子をまとめて使うことが可能です。

GPIO 20-23は（VDD, INPUT)の端子で、INPUTはプルダウンされています。INPUT端子にVDDと同じレベルのシグナルを与えるとGPIOをONにすることができます。

GPIO 24-27はGPIOの出力として使用します。LEDが直結できるように470Ωの抵抗が直列に接続されています。
